微信小程序实现圆形进度条

效果图:

1535076723-5258-A1ryFw0f5TUF3OG0X0kSUEkjNYVg

思路

  1. 使用2个canvas 一个是背景圆环,一个是彩色圆环。
  2. 使用setInterval 让彩色圆环逐步绘制。

第一步先写结构

  • 一个盒子包裹2个canvas以及文字盒子;
  • 盒子使用相对定位作为父级,flex布局,设置居中;
  • 一个canvas,使用绝对定位作为背景,canvas-id=”canvasProgressbg”
  • 另一个canvas,使用相对定位作为进度条,canvas-id=”canvasProgress”

代码如下:

// wxml
<view class="container">
    <view class="progress_box">
        <canvas class="progress_bg" canvas-id="canvasProgressbg"></canvas>
        <canvas class="progress_canvas" canvas-id="canvasProgress"></canvas>
        <view class="progress_text">
            <view class="progress_dot"></view>
            <text class="progress_info"> {{progress_txt}}
            </text>
        </view>
    </view>
</view>

// wxss
.progress_box {
    position: relative;
    width: 220px;
    height: 220px;
// 这里的宽高是必须大于等于canvas圆环的直径 否则绘制到盒子外面就看不见了 // 一开始设置 width: 440 rpx;
    height: 440 rpx;
//发现 在360X640分辨率的设备,下绘制的圆环跑盒子外去了 / / 小程序使用rpx单位适配 ,但是canvas绘制的是px单位的。所以只能用px单位绘制的圆环在盒子内显示
display: flex;
    align-items: center;
    justify-content: center;
    background-color: #eee;
}

.progress_bg {
    position: absolute;
    width: 220px;
    height: 220px;
}

.progress_canvas {
    width: 220px;
    height: 220px;
}

.progress_text {
    position: absolute;
    display: flex;
    align-items: center;
    justify-content: center
}

.progress_info {
    font-size: 36 rpx;
    padding-left: 16 rpx;
    letter-spacing: 2 rpx
}

.progress_dot {
    width: 16 rpx;
    height: 16 rpx;
    border-radius: 50%;
    background-color: #fb9126;
}





第二步数据绑定

从wxml中可以看到我们使用了一个数据progress_txt,所以在js中设置data如下:

data: {
    progress_txt:
        '正在匹配中...',
},

第三步canvas绘制

敲黑板,划重点。

1.先绘制背景
  1. 在js中封装一个画圆环的函数drawProgressbg,canvas 画圆
  2. 在onReady中执行这个函数;

小程序canvas组件与H5的canvas有点差别,请查看文档,代码如下:

drawProgressbg: function(){
    // 使用 wx.createContext 获取绘图上下文 context
    var ctx = wx.createCanvasContext('canvasProgressbg')
    ctx.setLineWidth(4);// 设置圆环的宽度
    ctx.setStrokeStyle('#20183b'); // 设置圆环的颜色
    ctx.setLineCap('round') // 设置圆环端点的形状
    ctx.beginPath();//开始一个新的路径
    ctx.arc(110, 110, 100, 0, 2 * Math.PI, false);
    //设置一个原点(100,100),半径为90的圆的路径到当前路径
    ctx.stroke();//对当前路径进行描边
    ctx.draw();
},
onReady: function () {
    this.drawProgressbg();
},

看一下效果如下:

1535076723-5568-dPDRDPVDjEPepWaROJCYE4V7Rovw

2.绘制彩色圆环
  1. 在js中封装一个画圆环的函数drawCircle,
  2. 在onReady中执行这个函数;

代码如下:

drawCircle: function (step){
    var context = wx.createCanvasContext('canvasProgress');
    // 设置渐变
    var gradient = context.createLinearGradient(200, 100, 100, 200);
    gradient.addColorStop("0", "#2661DD");
    gradient.addColorStop("0.5", "#40ED94");
    gradient.addColorStop("1.0", "#5956CC");
    context.setLineWidth(10);
    context.setStrokeStyle(gradient);
    context.setLineCap('round')
    context.beginPath();
    // 参数step 为绘制的圆环周长,从0到2为一周 。 -Math.PI / 2 将起始角设在12点钟位置 ,结束角 通过改变 step 的值确定
    context.arc(110, 110, 100, -Math.PI / 2, step * Math.PI - Math.PI / 2, false);
    context.stroke();
    context.draw()
},
onReady: function () {
    this.drawProgressbg();
    this.drawCircle(2)
},

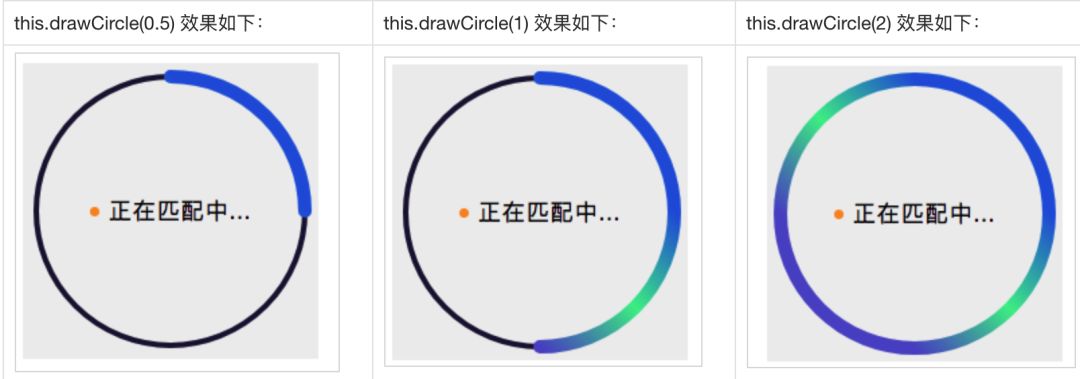

效果:

1535076723-1480-OAfZYcUD274cgUj59tflNBZRVLtw

3.设置一个定时器

  1. 在js中的data设置一个计数器 count,一个步骤step,一个定时器
  2. 在js中封装一个定时器的函数countInterval,
  3. 在onReady中执行这个函数;

代码如下:

data: {
    progress_txt: '正在匹配中...',
        count:0, // 设置 计数器 初始为0
        countTimer: null // 设置 定时器 初始为null
},
countInterval: function () {
    // 设置倒计时 定时器 每100毫秒执行一次,计数器count+1 ,耗时6秒绘一圈
    this.countTimer = setInterval(() => {
        if (this.data.count <= 60) {
        /* 绘制彩色圆环进度条
            注意此处 传参 step 取值范围是0到2,
            所以 计数器 最大值 60 对应 2 做处理,计数器count=60的时候step=2
            */
        this.drawCircle(this.data.count / (60/2))
        this.data.count++;
    } else {
        this.setData({
            progress_txt: "匹配成功"
        });
        clearInterval(this.countTimer);
    }
}, 100)
},
onReady: function () {
    this.drawProgressbg();
    // this.drawCircle(2)
    this.countInterval()
},

最终效果

1535076724-5744-1TglBjI7wctuFethmO9dG6c0aMoQ
